手 機：13380137827
郵 箱：allen.zhang@kiben3d.com.cn
電 話：13380137827
網(wǎng) 址：www.wastsl.cn
地 址：東莞市厚街鎮(zhèn)白濠保威工業(yè)園深溪路33號
嫁接打印是3D打印模具常用工藝，部分新用戶對于嫁接打印的材質(zhì)選擇、壽命及熱處理等存在疑問，本文整理出用戶常問的一些問題分享給大家參考：
01
3D打印模具鋼材料牌號

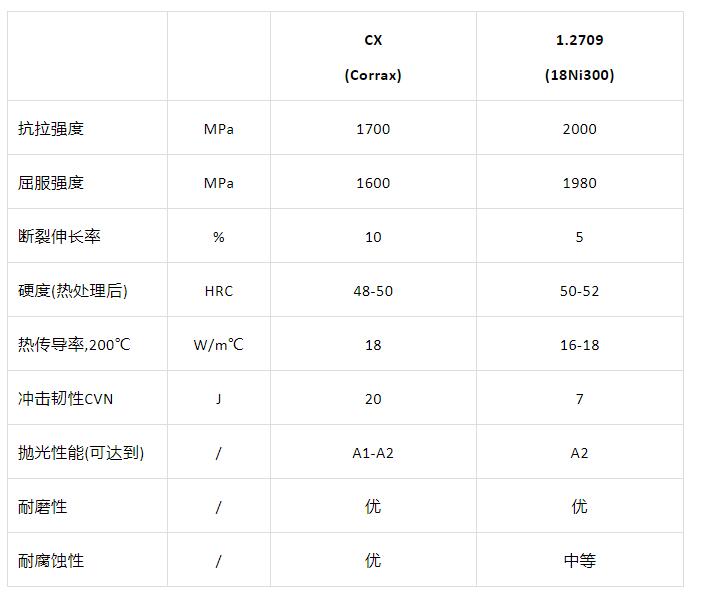

SLM金屬3D打印是通過激光將金屬粉末熔融成型的技術(shù)，使用的鋼材并非是傳統(tǒng)的模具鋼材。目前國內(nèi)注塑/壓鑄模具常使用的3D打印模具鋼粉末包含CX(也叫Corrax/Anco-x)和1.2709(也叫MS1/18Ni300)，其中CX主要用于注塑模具對應(yīng)S136，1.2709可用于注塑和壓鑄模具，對應(yīng)H13。CX和1.2709材料性能見下表：
02

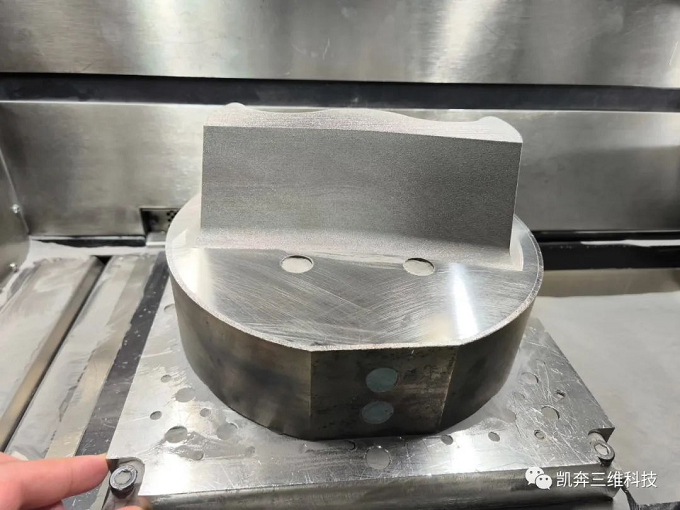

嫁接打印時基座材質(zhì)選擇
-CX具備良好的拋光性能和防腐蝕性能，考慮到結(jié)合強度和熱處理工藝，在打印CX不銹鋼時，通常使用S136(退火料)作為基座材料；
-1.2709材料性能近似H13，故在打印1.2709時通常使用H13/2344作為基座材料。
03
嫁接打印的強度/壽命分析
新用戶往往會擔心嫁接打印的強度問題，比如結(jié)合處是否會開裂滲水，整體壽命是否犧牲等。事實上嫁接打印當前已經(jīng)是非常成熟的工藝，嫁接打印壽命與整體打印并無明顯差別。以凱奔三維為例，大約70%的模具會采用嫁接打印。

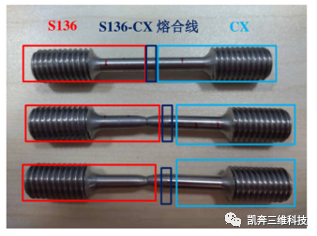

如果對3D打印模具鋼CX的力學性能進行研究，會發(fā)現(xiàn)CX的抗拉和屈服強度皆優(yōu)于傳統(tǒng)S136，屬于高強度鋼的范疇。如下圖的拉伸試驗棒：左側(cè)為S136，右側(cè)為CX打印部分，在受拉力斷裂的部位都位于S136一側(cè)，而不在結(jié)合處或CX側(cè)，可知3D打印CX模具鋼抗拉強度要優(yōu)于S136。
04
嫁接打印時底座的熱處理順序
關(guān)于嫁接的基座在開粗后是否先熱處理的問題，事實上基座先熱處理或者打印完成后整體熱處理都可行，可根據(jù)不同模具結(jié)構(gòu)判斷。通常來說，基座后熱處理開裂的風險較低。
05

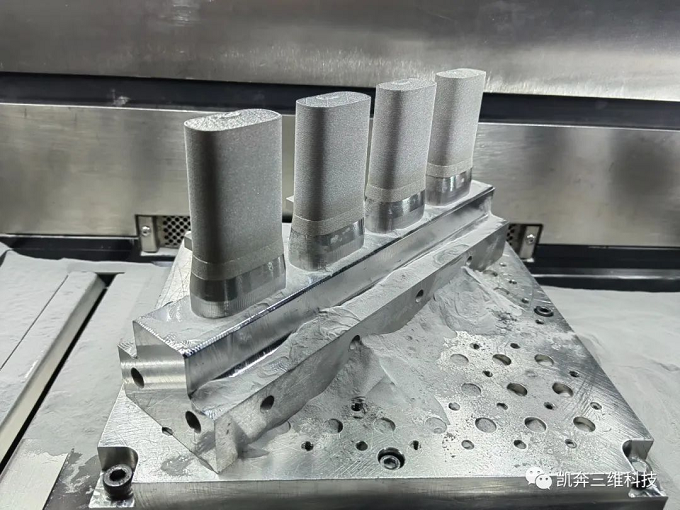

部分嫁接打印案例分享
更多模具3D打印應(yīng)用問題，歡迎同我們聯(lián)絡(luò)。
文章作者：Spring吳，凱奔三維創(chuàng)始人/技術(shù)總監(jiān)
■ 前偉創(chuàng)力增材制造應(yīng)用研究帶頭人，14年工業(yè)3D打印應(yīng)用經(jīng)驗；
■ 華南理工大學金屬材料加工工程碩士，17年機械設(shè)計及加工制造工藝技術(shù)經(jīng)驗；
■ 模具3D打印應(yīng)用專家，主導過Nespresso,Sonos, Dyson, PMI, Jabra, Hallmark, Facebook等全球客戶的3D打印模具項目；
■ 主持偉創(chuàng)力3D打印模具隨型水路設(shè)計規(guī)范、工藝規(guī)范編制及應(yīng)用推廣
凱奔三維是國內(nèi)早推動3D打印模具應(yīng)用的團隊之一，在模具3D打印應(yīng)用技術(shù)和經(jīng)驗方面處于國內(nèi)領(lǐng)先水平，我們致力于幫助我國廣大模塑企業(yè)通過3D打印實現(xiàn)普遍的降本增效。
更多金屬3D打印模具應(yīng)用咨詢，歡迎同我們聯(lián)絡(luò)。13380137827(微信同號)
[ 網(wǎng)站二維碼 ]
